Shelly
SportyPlus est un intégrateur enregistré pour Shelly Cloud. Utilisez l'application Shelly pour connecter vos appareils à Shelly Cloud.
Une fois vos appareils opérationnels dans Shelly Cloud, suivez ces instructions pour les connecter à SportyPlus.

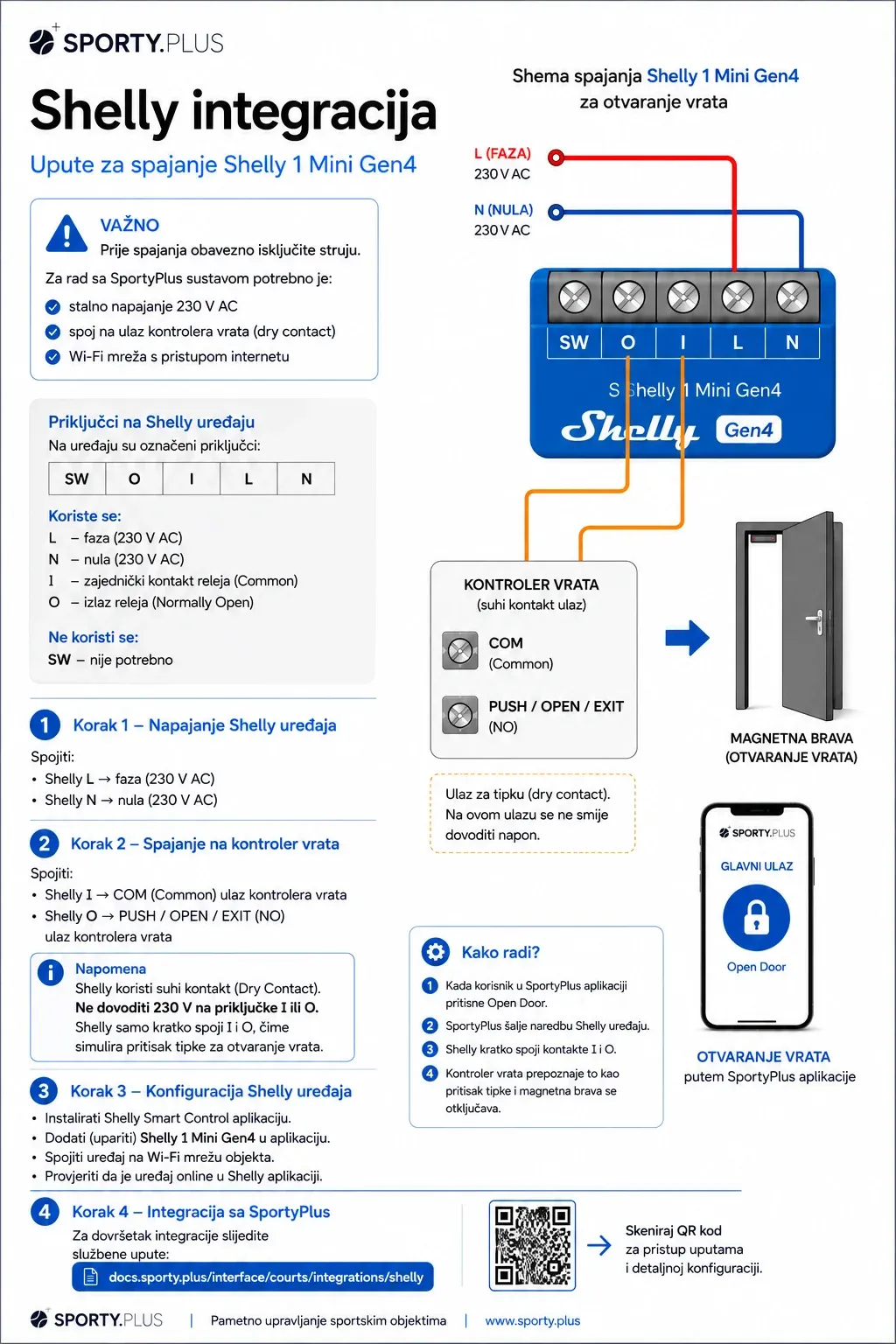

Câblage — Shelly 1 Mini Gen4 (ouverture de porte)
Pour ouvrir des portes via SportyPlus, raccordez un Shelly 1 Mini Gen4 à l'entrée contact sec de votre contrôleur de porte.
Prérequis :
- une alimentation permanente 230 V CA
- une entrée contact sec sur le contrôleur de porte
- un réseau Wi-Fi avec accès à Internet
Bornes
| Borne | Fonction |
|---|---|
L | phase (230 V CA) |
N | neutre (230 V CA) |
I | contact commun du relais (Common) |
O | sortie du relais (normalement ouvert) |
SW | non utilisée |
Étape 1 — Alimenter l'appareil Shelly
- Shelly
L→ phase (230 V CA) - Shelly
N→ neutre (230 V CA)
Étape 2 — Raccorder au contrôleur de porte
- Shelly
I→ entréeCOM(Common) du contrôleur de porte - Shelly
O→ entréePUSH / OPEN / EXIT(NO) du contrôleur de porte
Le Shelly ferme brièvement le contact entre I et O, ce qui simule l'appui sur un bouton et indique au contrôleur de porte de libérer la serrure.
Étape 3 — Configurer l'appareil Shelly
- Installez l'application Shelly Smart Control.
- Ajoutez (appairez) le Shelly 1 Mini Gen4 dans l'application.
- Connectez l'appareil au réseau Wi-Fi du site.
- Vérifiez que l'appareil est en ligne dans l'application Shelly.
Fonctionnement
- Un utilisateur appuie sur Ouvrir la porte dans l'application SportyPlus.
- SportyPlus envoie la commande à l'appareil Shelly.
- Le Shelly ferme brièvement les contacts
IetO. - Le contrôleur de porte l'interprète comme un appui sur un bouton et la serrure se libère.
Une fois l'appareil en ligne dans Shelly Cloud, poursuivez avec les étapes ci-dessous pour le connecter à SportyPlus.
Autorisation
Pour que nous puissions nous connecter à Shelly Cloud, un administrateur doit autoriser l'accès.

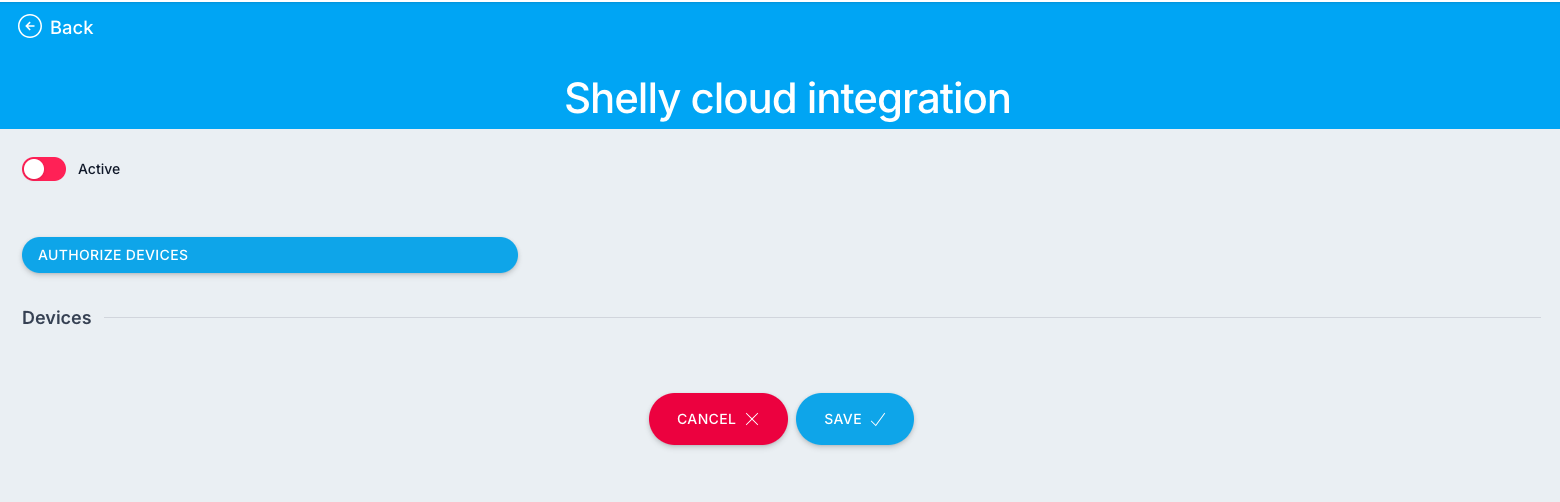

Rendez-vous sur /admin/app/business/integrations/shelly en tant qu'administrateur du club. Cliquez sur le bouton Autoriser les appareils.

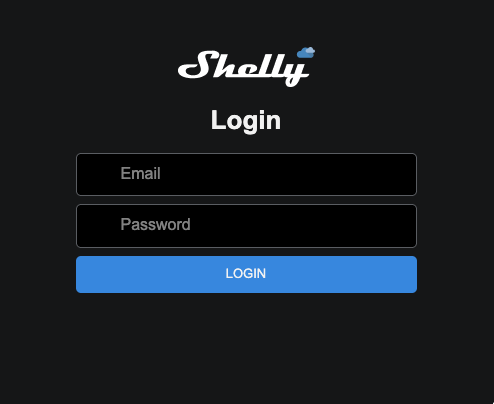

Vous serez redirigé vers le site de Shelly, où vous devrez vous connecter avec vos identifiants Shelly Cloud.

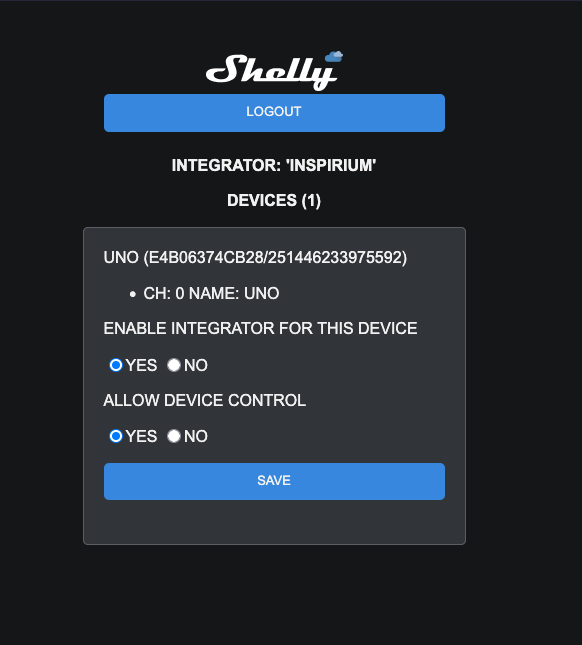

Une fois connecté, tous vos appareils s'affichent. Cliquez sur chacun d'eux, cochez les deux cases et enregistrez :
Appairer les appareils

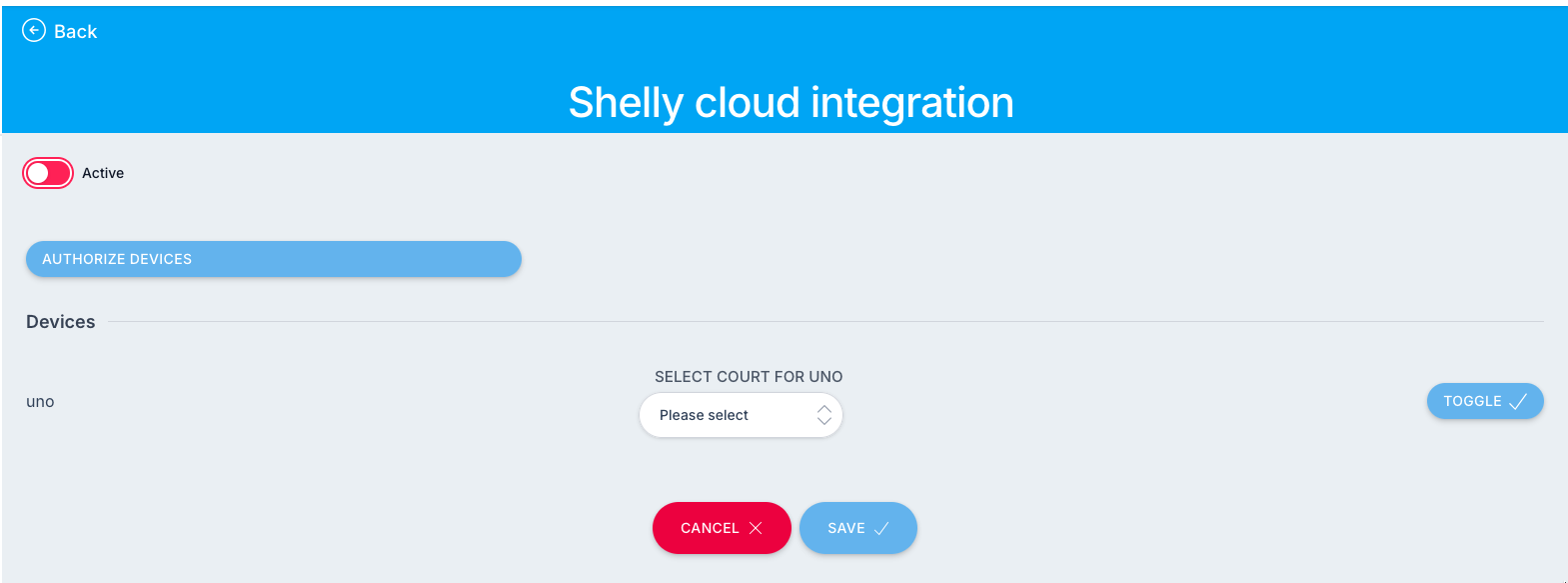

Après avoir autorisé tous les appareils nécessaires, revenez sur /admin/app/business/integrations/shelly. Vous y trouverez la liste des appareils autorisés.
Vous pouvez tester l'intégration avec le bouton de bascule. Il envoie une demande de basculement à l'appareil.

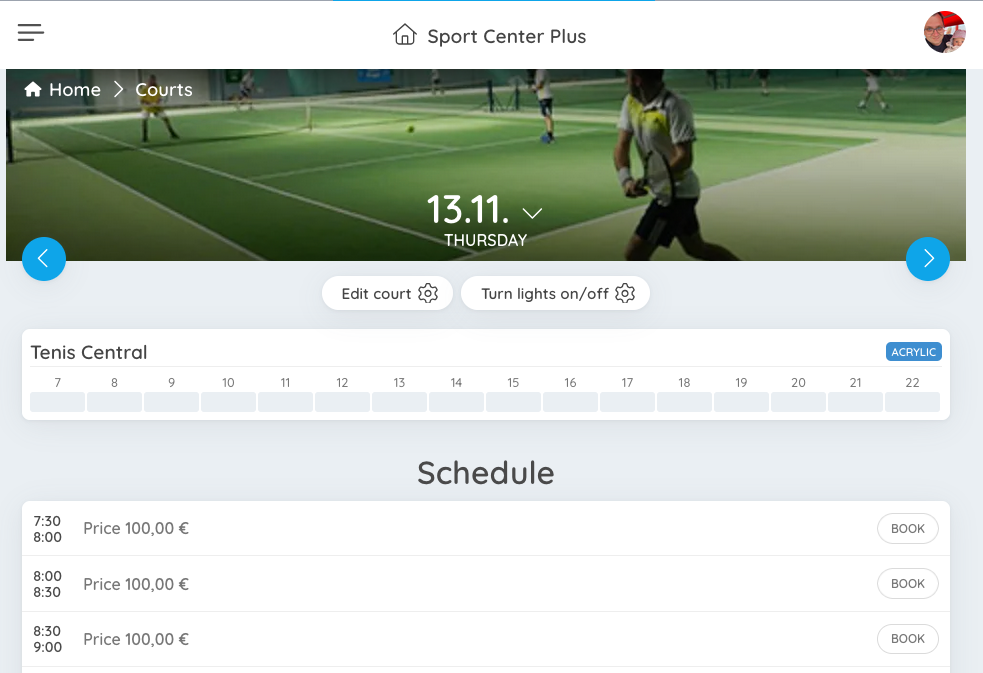

Utilisez cet écran pour associer chaque appareil à un court de votre club. Cela active l'interrupteur Lumières dans l'application. Pensez aussi à cocher l'interrupteur Actif pour activer l'intégration.
